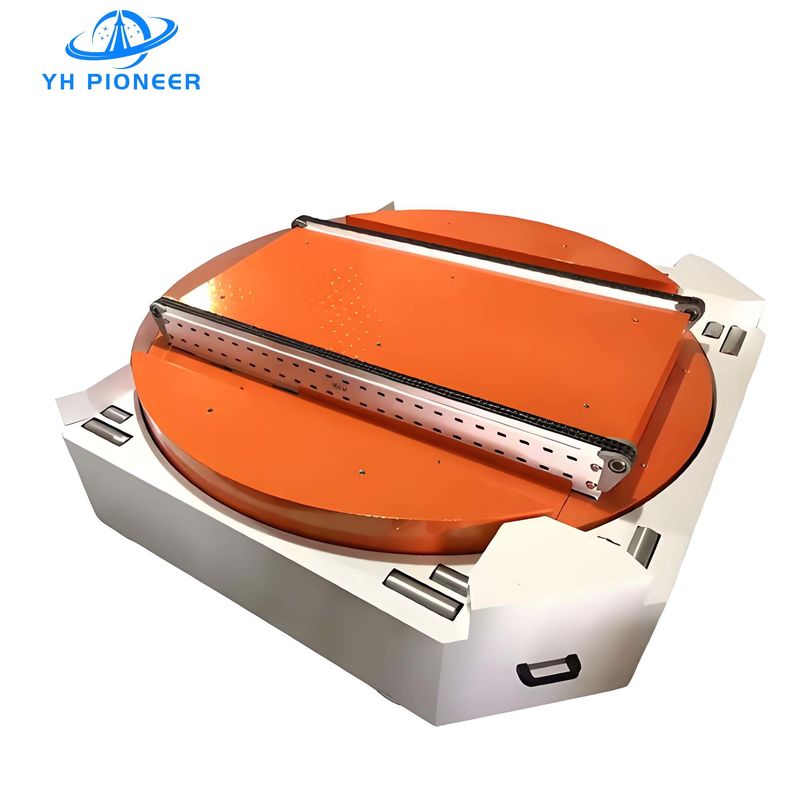

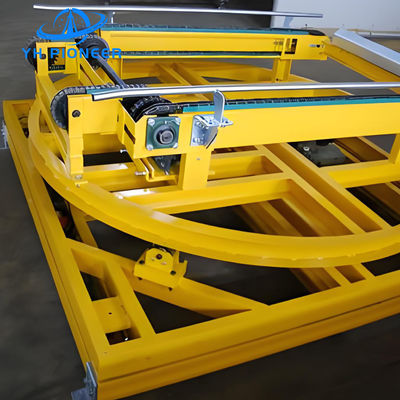

Robusto transportador de plataforma giratória de cadeia para rotações precisas de 90 graus de paletes e alta capacidade de carga
Transportador de rodapé de cadeia
Fornecemos um transportador profissional de cadeia giratória, apoiamos o transporte de vários tipos de garrafas e fornecemos uma variedade de tipos de transporte.
O transportador rotativo de cadeia é um equipamento robusto e altamente funcional de manuseio de materiais projetado para facilitar a rotação e a triagem eficientes de produtos em várias aplicações industriais.Projetado com uma construção e precisão pesadas, este sistema de transportador é adaptado para integração em linhas de produção existentes, oferecendo uma solução perfeita para manuseio de cargas pesadas e posicionamento preciso.
Parâmetros do produto
|
Diâmetro rotativo
|
2000 mm |
|
Número de cadeia
|
3 Filamentos |
|
Centros de estruturas
|
500 mm |
|
Altura
|
500 mm ± 50 mm Pés ajustáveis para cargas pesadas |
|
Cadeia
|
10A-2 (15.875 mm Pitch) Cadeia Duplex Guiada por Faixa UHMWPE |
|
Ângulo de rotação
|
Estudo de 90 graus |
|
Velocidade de rotação da plataforma giratória
|
3 - 5 rpm, arranque/paragem suave e variável por inversor |
|
Velocidade de transporte da tabela da cadeia
|
10 m/min, constante |
|
Guia lateral ajustável
|
- Sim, sim. |
|
Placas de passeios
|
- Sim, sim. |
|
Tipo de motor
|
Acionados por rolamento giratório;
"Técnicas de detecção" para a detecção de radiações de radiação de radiação de radiação de radiação.
|
|
Voltagem
|
380 VAC 3 ph 50/60 Hz |
| Motor |
Motor giratório: motor de travagem DELI de 0,55 kW;
Motor de transporte de cadeia: motor GPG de 0,75 kW;
|
|
Finalização do quadro
|
Revestidos em pó (Std. RAL 7035) |
|
Capacidade de carga
|
1500 kg |
* Pode ser modificado de acordo com as exigências do cliente.
Por favor, clique no formulário abaixo para fazer o download e preenche-o para obter informações sobre especificações detalhadas e opções de parâmetros.
VANTAGEM DO PRODUTO
*O transportador de cadeia giratória é concebido para aplicações pesadas, capaz de suportar pesos de até 2000 kg.
*Pode adaptar-se a qualquer requisito de rotação dentro da sua gama, acomodando vários tamanhos e tipos de paletes.
* A plataforma de rolamento ou cadeia pode ser instalada no rolamento rotativo de acordo com os requisitos de layout e as especificações da palete, tornando-a facilmente adaptável a qualquer velocidade de transporte, tipo de palete,e peso.
*O transportador oferece uma elevada capacidade de carga, rotação precisa das paletes, redução da operação manual e melhoria da eficiência e segurança da produção.
Especificações do produto
Diâmetro de rotação:2000 mm, para produtos de grande escala.
Número de cadeia:Equipado com 3 fios para maior resistência e suporte.
Centros da linha:Distância entre os centros de 500 mm para distribuição uniforme e suporte de carga.
Altura (H):Ajustável a partir de 500 mm ± 50 mm, montado em patas ajustáveis de carga pesada para estabilidade em superfícies irregulares.
Cadeia:Utiliza uma cadeia dupla de 10A-2 (15.875 mm Pitch), guiada por uma pista UHMWPE para uma operação suave.
Ângulo de rotação:Rotação padrão de 90 graus, personalizável conforme necessário.
Velocidade de rotação da plataforma giratória:Variavel de 3 a 5 rpm com arranque/paragem suave e ajustável através de inversor.
Velocidade de transporte da mesa de cadeia:Constante a 10 m/min.
Guia lateral ajustável:Incluído para controlo preciso da carga.
Placas de passagem:Fornecido para acesso seguro do operador.
Tipo de motor:Rotação movida por rolamento giratório; mesa de cadeias movida por cadeia de rolos duplex 10A-2.
Voltagem:Funciona a 380 VAC 3 ph 50/60 Hz.
Motor:Possui um motor de engrenagem freada DELI de 0,55 kW para rotação e um motor GPG de 0,75 kW para transporte de cadeia.
Finalização do quadro:Pó revestido na norma RAL 7035 para durabilidade e resistência ao desgaste.
Capacidade de carga:Projetados para suportar uma carga substancial de até 1500 kg.
ProdutoMateriais
Cadeia:Fabricado em materiais duráveis com uma inclinação de 15,875 mm, garantindo um suporte e movimento de carga confiáveis.
De peso superior a 20 g/m2Construído com um diâmetro de rolamento de Ø76 mm e espessura da parede do tubo de 3 mm, feito de aço galvanizado para maior resistência e resistência à corrosão.
Eixo:Possui um diâmetro de eixo de Ø20 mm, retido por um fio feminino com o uso de parafusos M12 para fixação segura.
Aplicação do produto

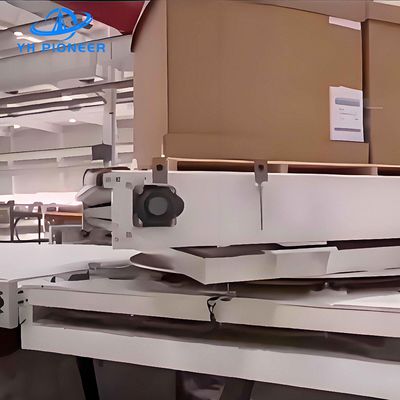

* O transportador de cadeia giratória é amplamente aplicado em indústrias como alimentos e bebidas, produtos farmacêuticos e manufatura geral para transferência de paletes e rotação de produtos.
*É particularmente útil em cenários em que o espaço é limitado mas a necessidade de manuseamento eficiente de materiais é elevada.
*O transportador giratório pode ser integrado em sistemas existentes ou utilizado como uma solução independente para vários desafios de manuseio de materiais, melhorando o fluxo de produção e a eficiência
Serviços e apoio
Fornecemos serviços de manutenção abrangentes para garantir que o transportador rotativo permaneça em ótima condição.Nossa equipe de suporte dedicada está disponível para ajudar com quaisquer perguntas técnicas ou necessidades de serviço.
